製品紹介
ピッチ／10mm
| 製品カテゴリー |
|
|---|---|
| 型名 | F2322AZ |
| 生産状況 | 生産中 |
| 定格電圧 | 300 V |
| 定格電流 | 10 A |
| 絶縁抵抗 | 500V 1000MΩ 以上 |
| 耐電圧 | 2000V 1分間以上 |
| 適合電線 | 0.75 mm² |
| 結線ビス締付トルク | 0.6 N・m |
| 一般公差 | ±0.5mm |
| 尺度 | 1/1 |
| 注文方法 | ［型名]-[リード長]L-[曲げ寸法(曲げ希望時)]S/U-[極数]P. |
| 備考 | その他オプション*ショートピース(F2121、F2122、F2123) |
|

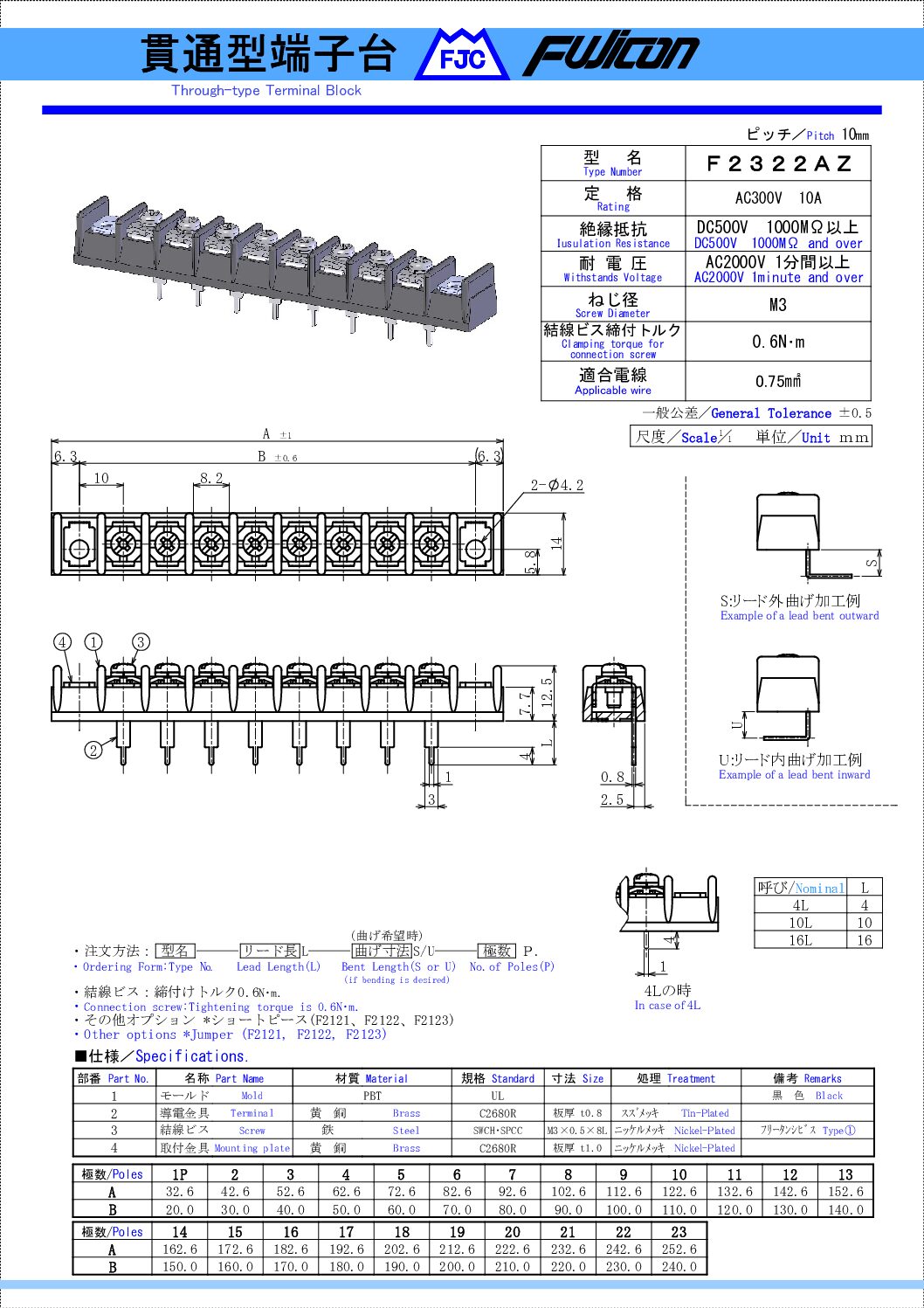

F2322AZ (346.8 KB) |
- お問い合わせ
- ネット販売ページ
仕様
| 部番 | 名称 | 材質 | 規格 | 寸法 | 処理 | 備考 |
|---|---|---|---|---|---|---|
| 1 | 基板 | PBT | UL | 黒色 | ||
| 2 | 導電板 | 黄銅 | C2680R | 板厚 t0.8 | スズメッキ | |
| 3 | 結線ビス | 鉄 | SWCH・SPCC | M3x0.5x8L | ニッケルメッキ | フリータンシビス Type1 |
| 4 | 取付金具 | 黄銅 | C2680R | 板厚 t1.0 | ニッケルメッキ |
| 極数 | 1P | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| A | 32.6 | 42.6 | 52.6 | 62.6 | 72.6 | 82.6 | 92.6 | 102.6 | 112.6 | 122.6 |
| B | 20.0 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 | 90.0 | 100.0 | 110.0 |
| 極数 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|
| A | 132.6 | 142.6 | 152.6 | 162.6 | 172.6 | 182.6 | 192.6 | 202.6 | 212.6 | 222.6 |
| B | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
| 極数 | 21 | 22 | 23 |
|---|---|---|---|
| A | 232.6 | 242.6 | 252.6 |
| B | 220 | 230 | 240 |
