製品紹介
ピッチ／11mm
| 製品カテゴリー |
|
|---|---|
| 型名 | UF2501-KCA |
| 生産状況 | 新製品 |
| 定格電圧 |
600(UL/CUL) 600(Tüv) |
| 定格電流 | 30 A |
| 絶縁抵抗 | 500V 1000MΩ以上 |
| 耐電圧 | 3000V 1分間以上 |
| 適合電線 |
AWG22-10(UL/ C-UL) AWG24-10(Tüv) |
| 結線ビス締付トルク |
1.0～2.0N･m(UL) 1.2～1.4N･m(Tüv) |
| 一般公差 | ±0.5mm |
| 尺度 | 2/1 |
| 注文方法 | ［型名]-[極数]P. |
| 備考 | 用途（区分)：C（工業用一般） |
|

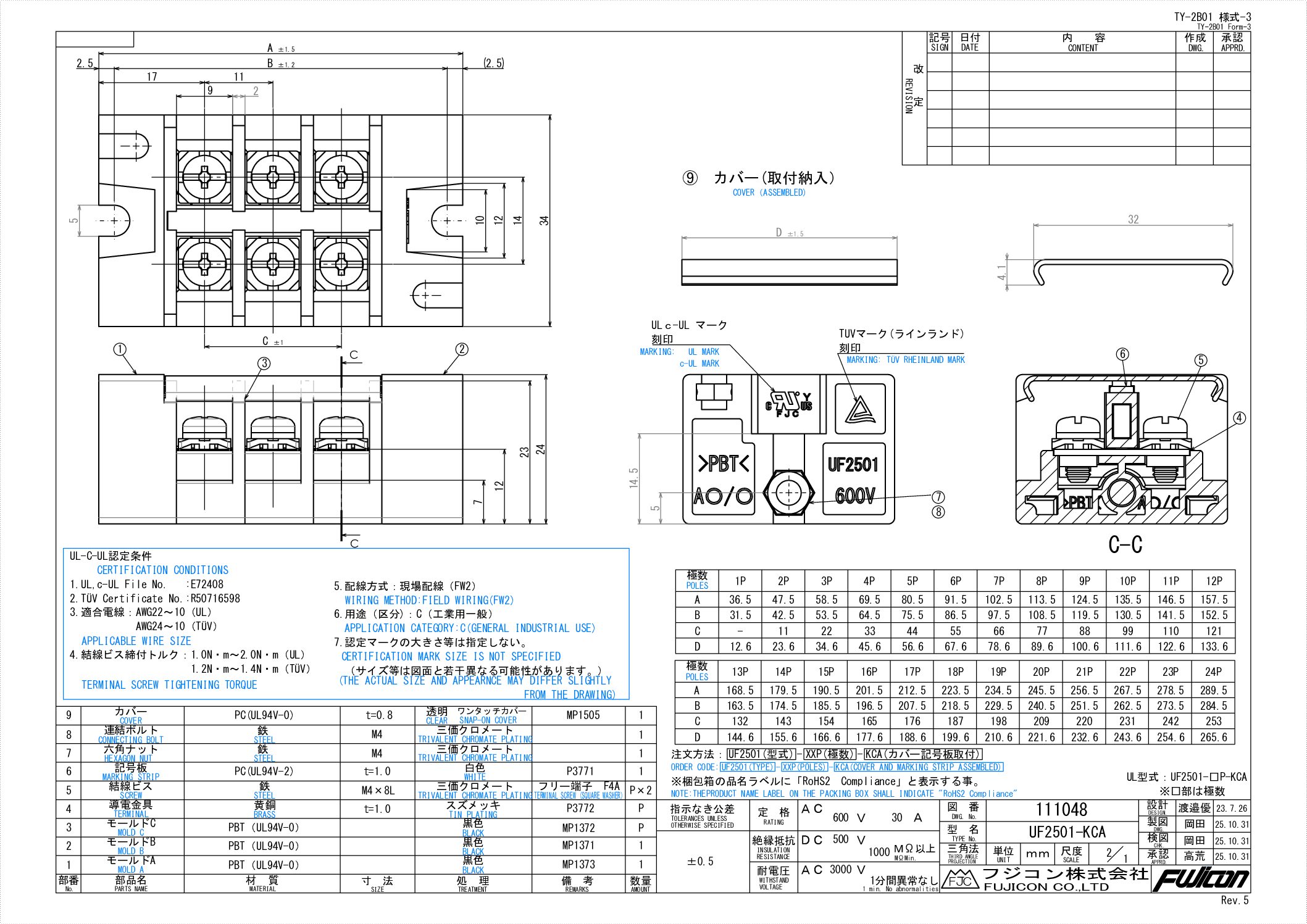

UF2501-KCA (198.8 KB) |
- お問い合わせ
- ネット販売ページ
仕様
| 部番 | 名称 | 材質 | 規格 | 寸法 | 処理 | 備考 |
|---|---|---|---|---|---|---|
| 1 | モールドA | PBT | UL | 黒色 | ||
| 2 | モールドB | PBT | UL | 黒色 | ||
| 3 | モールドC | PBT | UL | 黒色 | ||
| 4 | 導電金具 | 黄銅 | t=1.0 | スズメッキ | ||
| 5 | 結線ビス | 鉄 | M4x0.7x8L | 三価クロメートメッキ | フリー端子ビス | |
| 6 | 記号板 | ポリカーボネート | UL | t=1.0 | 白色 | |
| 7 | 六角ナット | 鉄 | M4 2種 | 三価クロメートメッキ | ||
| 8 | 連結ボルト | 鉄 | M4x0.7 | 三価クロメートメッキ | ナベ | |
| 9 | カバー | ポリカーボネート | UL | t=0.8 | 透明(ワンタッチカバー) |
| 極数 | 1P | 2P | 3P | 4P | 5P | 6P | 7P | 8P | 9P | 10P | 11P | 12P | 13P | 14P | 15P | 16P | 17P | 18P | 19P | 20P | 21P | 22P | 23P | 24P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 36.5 | 47.5 | 58.5 | 69.5 | 80.5 | 91.5 | 102.5 | 113.5 | 124.5 | 135.5 | 146.5 | 157.5 | 168.5 | 179.5 | 190.5 | 201.5 | 212.5 | 223.5 | 234.5 | 245.5 | 256.5 | 267.5 | 278.5 | 289.5 |
| B | 31.5 | 42.5 | 53.5 | 64.5 | 75.5 | 86.5 | 97.5 | 108.5 | 119.5 | 130.5 | 141.5 | 152.5 | 163.5 | 174.5 | 185.5 | 196.5 | 207.5 | 218.5 | 229.5 | 240.5 | 251.5 | 262.5 | 273.5 | 284.5 |
| C | - | 11 | 22 | 33 | 44 | 55 | 66 | 77 | 88 | 99 | 110 | 121 | 132 | 143 | 154 | 165 | 176 | 187 | 198 | 209 | 220 | 231 | 242 | 253 |
| D | 12.6 | 23.6 | 34.6 | 45.6 | 56.6 | 67.6 | 78.6 | 89.6 | 100.6 | 111.6 | 122.6 | 133.6 | 144.6 | 155.6 | 166.6 | 177.6 | 188.6 | 199.6 | 210.6 | 221.6 | 232.6 | 243.6 | 254.6 | 265.6 |
