製品紹介
ピッチ／13mm
| 製品カテゴリー |
|
|---|---|

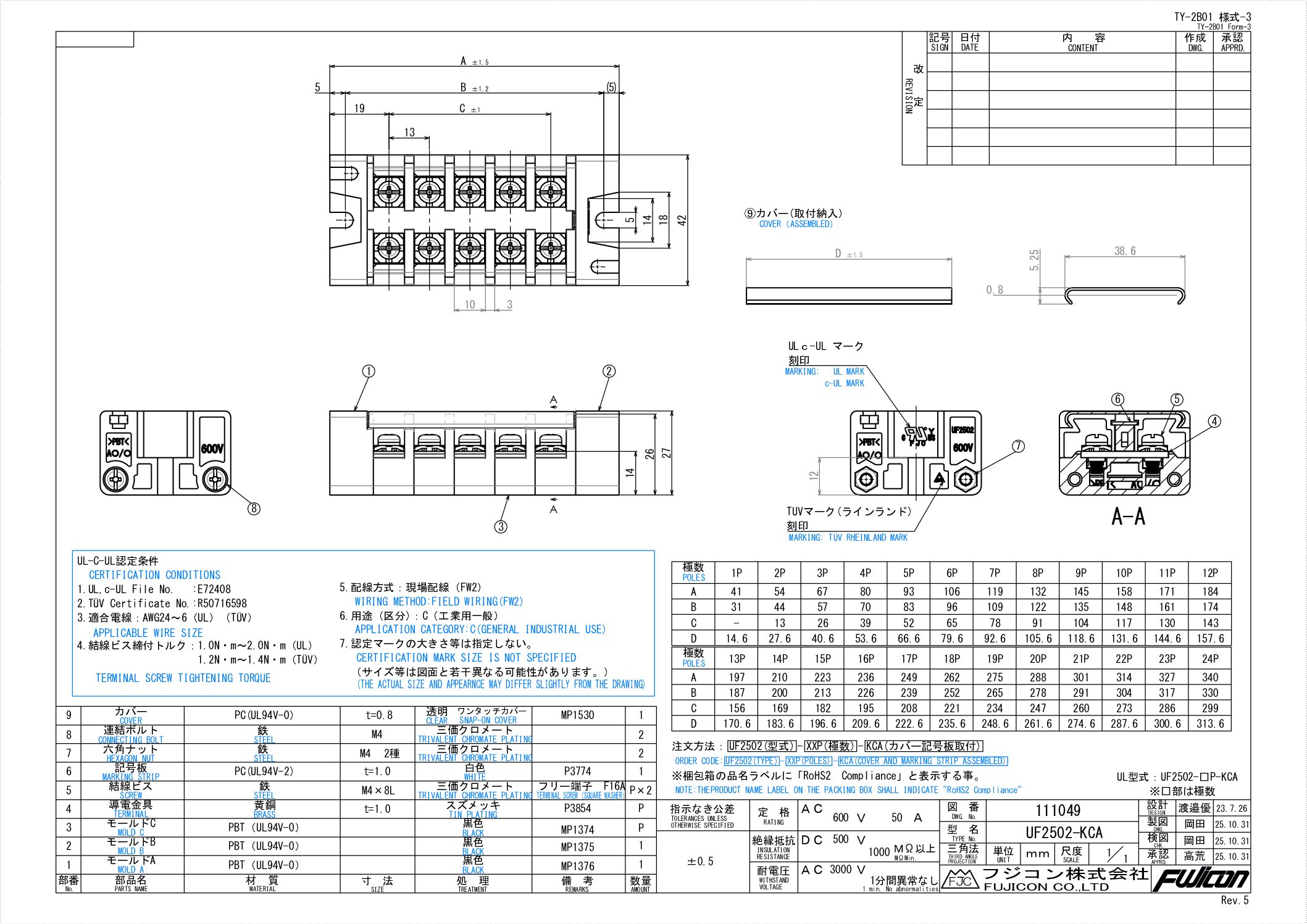

| 型名 | UF2502-KCA |
| 生産状況 | 新製品 |
| 定格電圧 | 600 V |
| 定格電流 | 50 A |
| 絶縁抵抗 | 500V 1000MΩ以上 |
| 耐電圧 | 3000V 1分間以上 |
| 適合電線 |
AWG24～6(UL/ C-UL) AWG24～6(Tüv) |
| 結線ビス締付トルク |
1.0～2.0N･m(UL/ C-UL) 1.2～1.4N･m(Tüv) |
| 一般公差 | ±0.5mm |
| 尺度 | 1/1 |
| 注文方法 | ［型名]-[極数]P. |
| 備考 | 用途（区分)：C（工業用一般） |
|
UF2502-KCA (208.6 KB) |
- お問い合わせ
- ネット販売ページ
仕様
| 部番 | 名称 | 材質 | 規格 | 寸法 | 処理 | 備考 |
|---|---|---|---|---|---|---|
| 1 | モールドA | PBT | UL | 黒色 | ||
| 2 | モールドB | PBT | UL | 黒色 | ||
| 3 | モールドC | PBT | UL | 黒色 | ||
| 4 | 導電金具 | 黄銅 | t=1.0 | スズメッキ | ||
| 5 | 結線ビス | 鉄 | M4x0.7x8L | 三価クロメートメッキ | フリー端子ビス | |
| 6 | 記号板 | ポリカーボネート | UL | t=1.0 | 白色 | |
| 7 | 六角ナット(M4) | 鉄 | M4 2種 | 三価クロメートメッキ | ||
| 8 | 連結ボルト | 鉄 | M4x0.7 | 三価クロメートメッキ | ナベ | |
| 9 | カバー | ポリカーボネート | UL | t=0.8 | 透明(ワンタッチカバー) |
| 極数 | 1P | 2P | 3P | 4P | 5P | 6P | 7P | 8P | 9P | 10P | 11P | 12P | 13P | 14P | 15P | 16P | 17P | 18P | 19P | 20P | 21P | 22P | 23P | 24P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 41 | 54 | 67 | 80 | 93 | 106 | 119 | 132 | 145 | 158 | 171 | 184 | 197 | 210 | 223 | 236 | 249 | 262 | 275 | 288 | 301 | 314 | 327 | 340 |
| B | 31 | 44 | 57 | 70 | 83 | 96 | 109 | 122 | 135 | 148 | 161 | 174 | 187 | 200 | 213 | 226 | 239 | 252 | 265 | 278 | 291 | 304 | 317 | 330 |
| C | - | 13 | 26 | 39 | 52 | 65 | 78 | 91 | 104 | 117 | 130 | 143 | 156 | 169 | 182 | 195 | 208 | 221 | 234 | 247 | 260 | 273 | 286 | 299 |
| D | 14.6 | 27.6 | 40.6 | 53.6 | 66.6 | 79.6 | 92.6 | 105.6 | 118.6 | 131.6 | 144.6 | 157.6 | 170.6 | 183.6 | 196.6 | 209.6 | 222.6 | 235.6 | 248.6 | 261.6 | 274.6 | 287.6 | 300.6 | 313.6 |
