製品紹介
ピッチ／16 mm
| 製品カテゴリー |
|
|---|---|

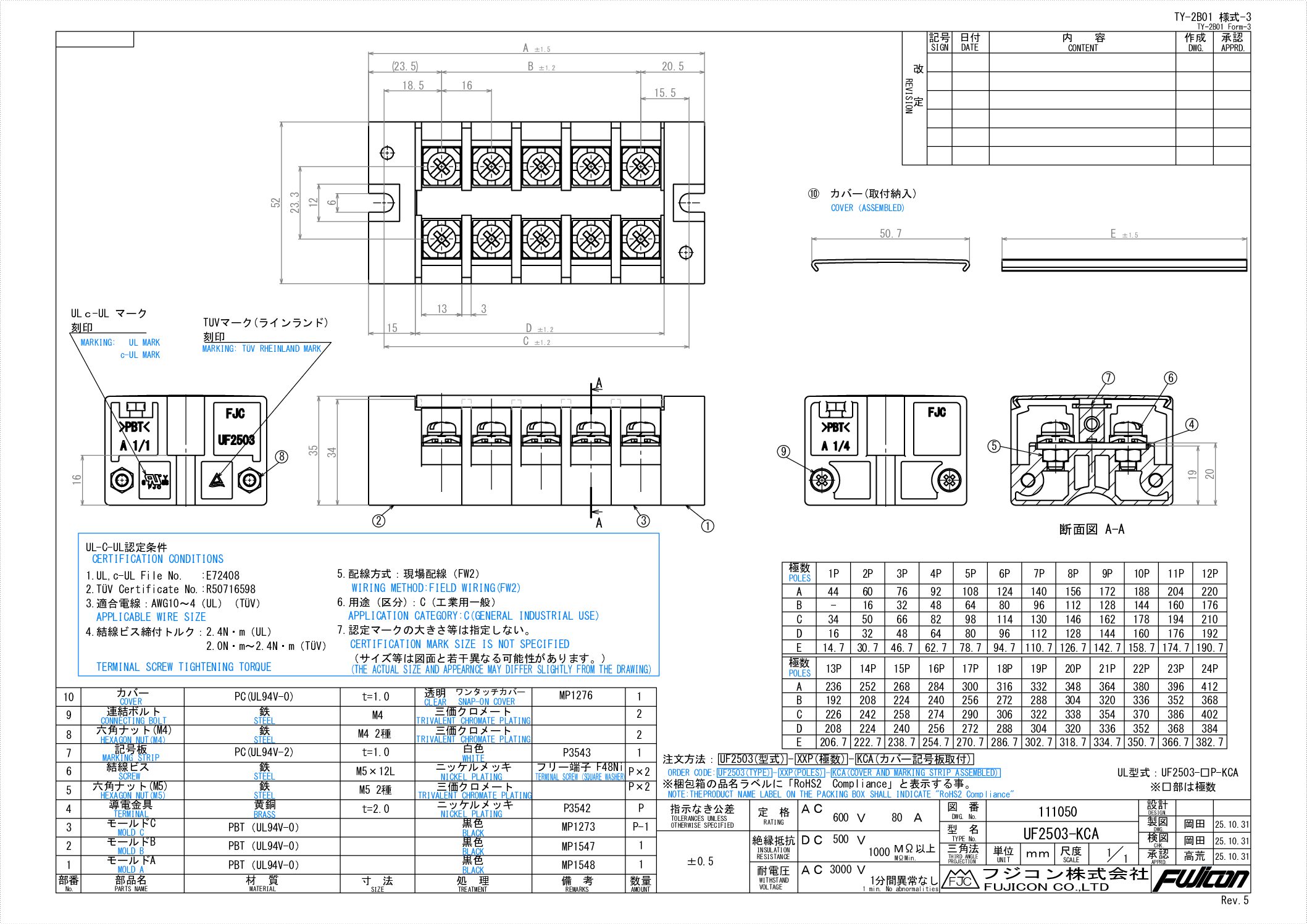

| 型名 | UF2503-KCA |
| 生産状況 | 新製品 |
| 定格電圧 | 600 V |
| 定格電流 | 80 A |
| 絶縁抵抗 | 500V 1000MΩ以上 |
| 耐電圧 | 3000V 1分間以上 |
| 適合電線 |
AWG10-4(UL/ C-UL) AWG10-4(Tüv) |
| 結線ビス締付トルク |
2.4N･m(UL/ C-UL) 2.0～2.4N･m(Tüv) |
| 一般公差 | ±0.5mm |
| 尺度 | 1/1 |
| 注文方法 | ［型名]-[極数]P. |
| 備考 | 用途（区分)：C（工業用一般） |
|
UF2503-KCA (208.9 KB) |
- お問い合わせ
- ネット販売ページ
仕様
| 部番 | 名称 | 材質 | 規格 | 寸法 | 処理 | 備考 |
|---|---|---|---|---|---|---|
| 1 | モールドA | PBT | UL | 黒色 | ||
| 2 | モールドB | PBT | UL | 黒色 | ||
| 3 | モールドC | PBT | UL | 黒色 | ||
| 4 | 導電金具 | 黄銅 | t=2.0 | ニッケルメッキ | ||
| 5 | 結線ビス | 鉄 | M5x12L | ニッケルメッキ | フリータンシビス | |
| 6 | 連結ボルト | 鉄 | M4x0.7 | 三価クロメートメッキ | ナベ | |
| 7 | 六角ナット(M4) | 鉄 | M4 2種 | 三価クロメートメッキ | ||
| 8 | 記号板 | ポリカーボネート | UL | t=1.0 | 白色 | |
| 9 | カバー | ポリカーボネート | UL | t=1.0 | 透明(ワンタッチカバー) | |
| 10 | 六角ナット(M5) | 鉄 | M5 2種 | 三価クロメートメッキ |
| 極数 | 1P | 2P | 3P | 4P | 5P | 6P | 7P | 8P | 9P | 10P | 11P | 12P | 13P | 14P | 15P | 16P | 17P | 18P | 19P | 20P | 21P | 22P | 23P | 24P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 44 | 60 | 76 | 92 | 108 | 124 | 140 | 156 | 172 | 188 | 204 | 220 | 236 | 252 | 268 | 284 | 300 | 316 | 332 | 348 | 364 | 380 | 396 | 412 |
| B | - | 16 | 32 | 48 | 64 | 80 | 96 | 112 | 128 | 144 | 160 | 176 | 192 | 208 | 224 | 240 | 256 | 272 | 288 | 304 | 320 | 336 | 352 | 368 |
| C | 34 | 50 | 66 | 82 | 98 | 114 | 130 | 146 | 162 | 178 | 194 | 210 | 226 | 242 | 258 | 274 | 290 | 306 | 322 | 338 | 354 | 370 | 386 | 402 |
| D | 16 | 32 | 48 | 64 | 80 | 96 | 112 | 128 | 144 | 160 | 176 | 192 | 208 | 224 | 240 | 256 | 272 | 288 | 304 | 320 | 336 | 352 | 368 | 384 |
| E | 14.7 | 30.7 | 46.7 | 62.7 | 78.7 | 94.7 | 110.7 | 126.7 | 142.7 | 158.7 | 174.7 | 190.7 | 206.7 | 222.7 | 238.7 | 254.7 | 270.7 | 286.7 | 302.7 | 318.7 | 334.7 | 350.7 | 366.7 | 382.7 |
