製品紹介
ピッチ／27 mm
| 製品カテゴリー |
|
|---|---|

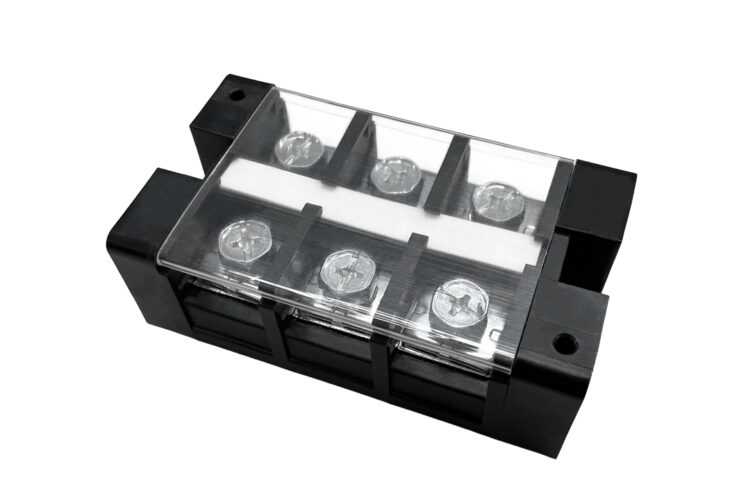

| 型名 | UF2505-KCA |
| 生産状況 | 新製品 |
| 定格電圧 | 600 V |
| 定格電流 | 155 A |
| 絶縁抵抗 | 500V 1000MΩ以上 |
| 耐電圧 | 3000V 1分間以上 |
| 適合電線 |
AWG2～3/0(UL/ C-UL) AWG2～3/0(Tüv) |
| 結線ビス締付トルク |
5.5～6.6N･m(UL/ C-UL) 5.5～6.6N･m(Tüv) |
| 一般公差 | ±0.5mm |
| 尺度 | 1/1 |
| 注文方法 | ［型名]-[極数]P. |
| 備考 | 用途（区分)：C（工業用一般） |
|
UF2505-KCA (201.0 KB) |
- お問い合わせ
- ネット販売ページ
仕様

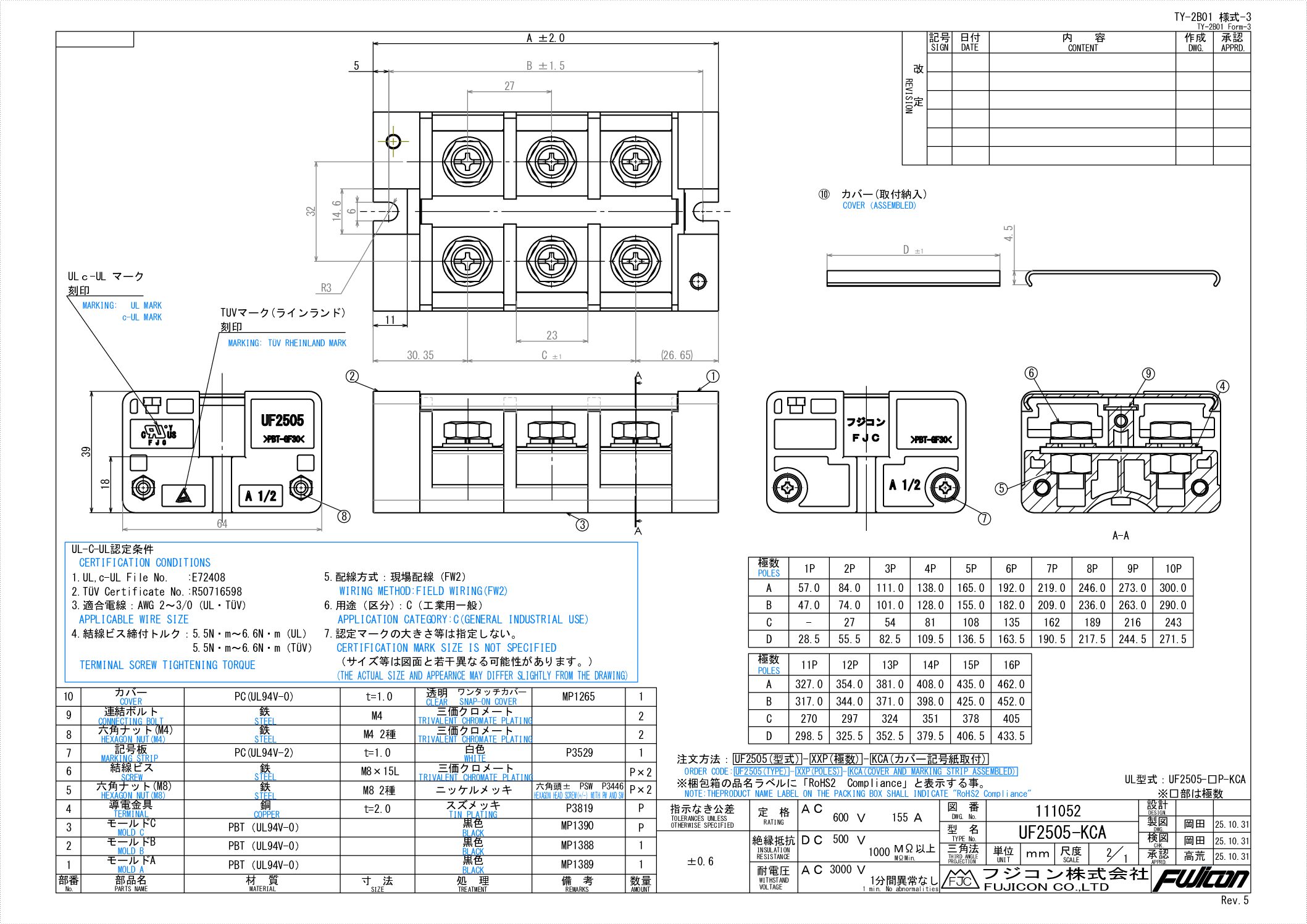

| 部番 | 名称 | 材質 | 規格 | 寸法 | 処理 | 備考 |
|---|---|---|---|---|---|---|
| 1 | モールドA | PBT | UL | 黒色 | ||
| 2 | モールドB | PBT | UL | 黒色 | ||
| 3 | モールドC | PBT | UL | 黒色 | ||
| 4 | 導電金具 | 銅 | t=2.0 | ニッケルメッキ | ||
| 5 | 六角ナット(M8) | 鉄 | M8 2種 | ニッケルメッキ | ||
| 6 | 結線ビス | 鉄 | M8x15L | 三価クロメートメッキ | 六角頭± PSW | |
| 7 | 連結ボルト | 鉄 | M4x0.7 | 三価クロメートメッキ | ナベ | |
| 8 | 六角ナット(M4) | 鉄 | M4 2種 | 三価クロメートメッキ | ||
| 9 | 記号板 | ポリカーボネート | UL | t=1.0 | 白色 | |
| 10 | カバー | ポリカーボネート | UL | t=1.0 | 透明(ワンタッチカバー) |
| 極数 | 1P | 2P | 3P | 4P | 5P | 6P | 7P | 8P | 9P | 10P | 11P | 12P | 13P | 14P | 15P | 16P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 57 | 84 | 111 | 138 | 165 | 192 | 219 | 246 | 273 | 300 | 327 | 354 | 381 | 408 | 435 | 462 |
| B | 47 | 74 | 101 | 128 | 155 | 182 | 209 | 236 | 263 | 290 | 317 | 344 | 371 | 398 | 425 | 452 |
| C | - | 27 | 54 | 81 | 108 | 135 | 162 | 189 | 216 | 243 | 270 | 297 | 324 | 351 | 378 | 405 |
| D | 28.5 | 55.5 | 82.5 | 109.5 | 136.5 | 163.5 | 190.5 | 217.5 | 244.5 | 271.5 | 298.5 | 325.5 | 352.5 | 379.5 | 406.5 | 433.5 |
