製品紹介
ピッチ／11mm
| 製品カテゴリー |
|
|---|---|

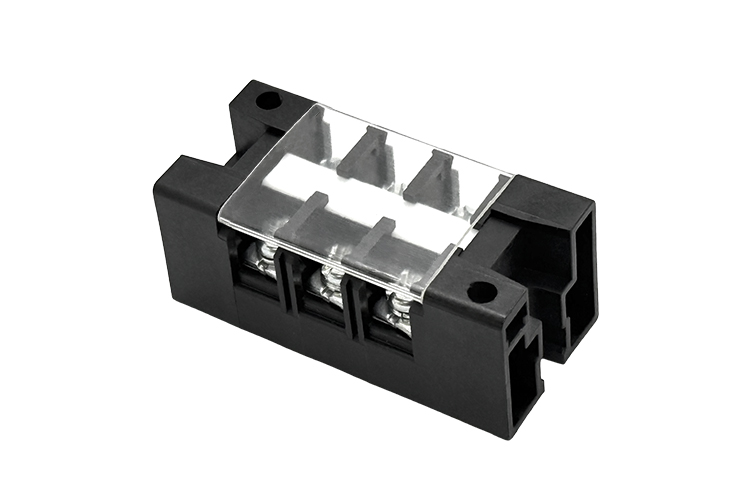

| 型名 | F2500-KCA |
| 生産状況 | 新製品 |
| 定格電圧 | 300 V |
| 定格電流 | 20 A |
| 絶縁抵抗 | 500V 1000MΩ以上 |
| 耐電圧 | 2500V 1分間以上 |
| 適合電線 | 0.3-5.5sq |
| 結線ビス締付トルク | 1.0～2.0N･m |
| 極数 | 1～24 |
| 一般公差 | ±0.5mm |
| 尺度 | 2/1 |
| 注文方法 | ［型名]-[極数]P-KCA. |
|

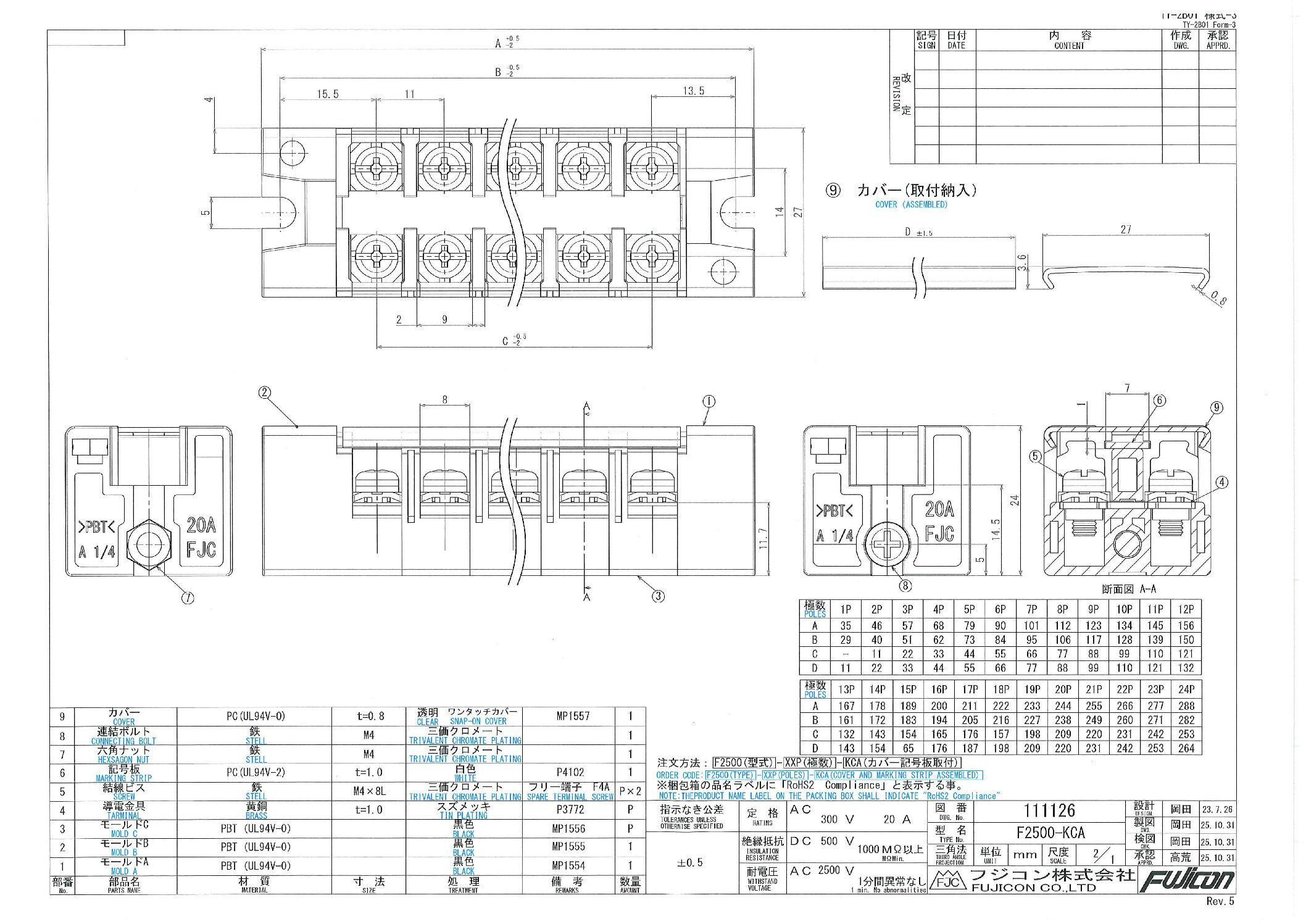

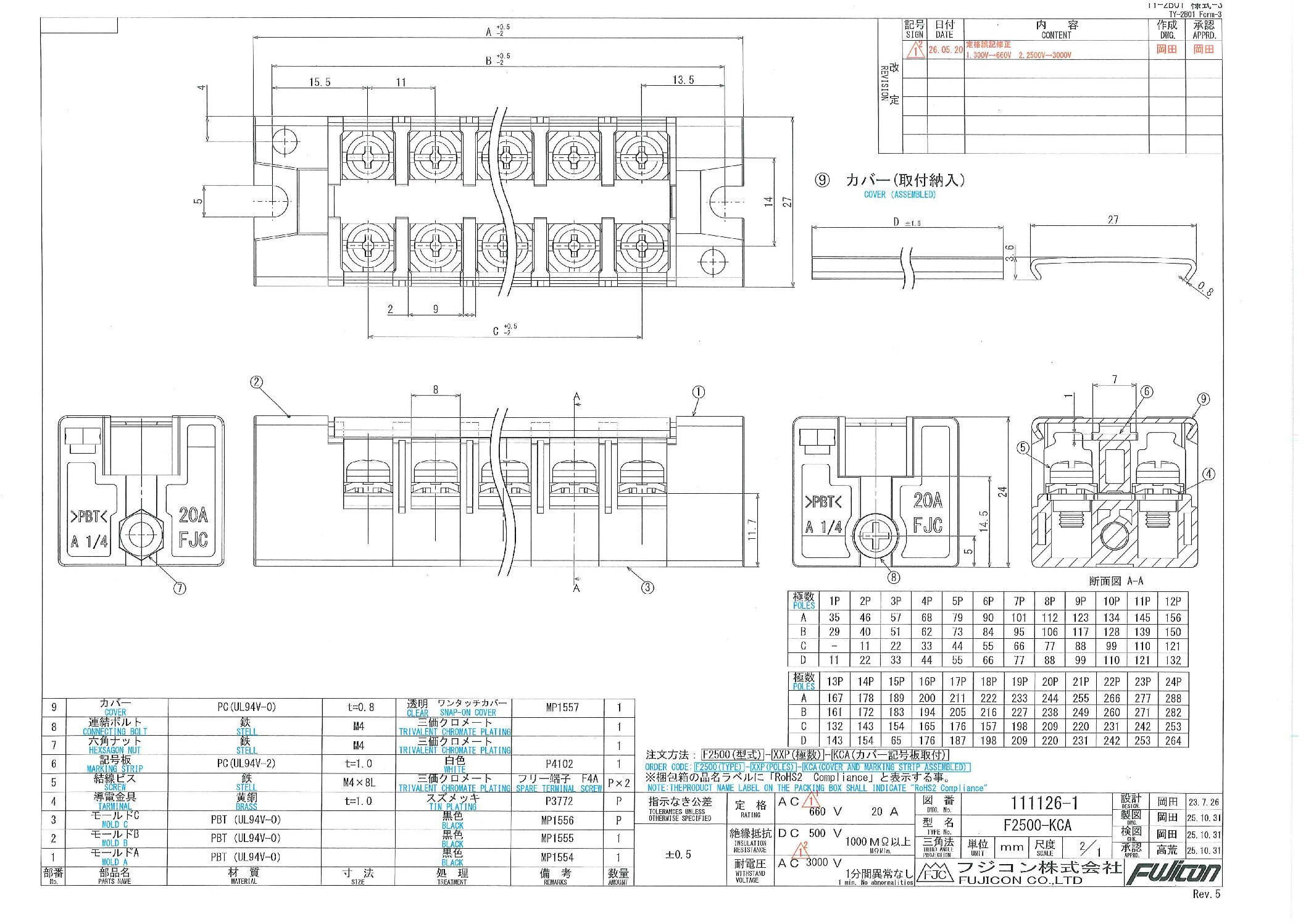

F2500-KCA (1.7 MB) |
- お問い合わせ
- ネット販売ページ
仕様
| 部番 | 名称 | 材質 | 規格 | 寸法 | 処理 | 備考 |
|---|---|---|---|---|---|---|
| 1 | モールドA | PBT | UL | 黒色 | ||
| 2 | モールドB | PBT | UL | 黒色 | ||
| 3 | モールドC | PBT | UL | 黒色 | ||
| 4 | 導電金具 | 黄銅 | t=1.0 | スズメッキ | ||
| 5 | 結線ビス | 鉄 | M4x0.7x8L | 三価クロメートメッキ | フリー端子ビス | |
| 6 | 記号板 | ポリカーボネート | UL | t=1.0 | 白色 | |
| 7 | 六角ナット | 鉄 | M4 2種 | 三価クロメートメッキ | ||
| 8 | 連結ボルト | 鉄 | M4x0.7 | 三価クロメートメッキ | ナベ | |
| 9 | カバー | ポリカーボネート | UL | t=0.8 | 透明(ワンタッチカバー) |
| 極数 | 1P | 2P | 3P | 4P | 5P | 6P | 7P | 8P | 9P | 10P | 11P | 12P | 13P | 14P | 15P | 16P | 17P | 18P | 19P | 20P | 21P | 22P | 23P | 24P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 35 | 46 | 57 | 68 | 79 | 90 | 101 | 112 | 123 | 134 | 145 | 156 | 167 | 178 | 189 | 200 | 211 | 222 | 233 | 244 | 255 | 266 | 277 | 288 |
| B | 29 | 40 | 51 | 62 | 73 | 84 | 95 | 106 | 117 | 128 | 139 | 150 | 161 | 172 | 183 | 194 | 205 | 216 | 227 | 238 | 249 | 260 | 271 | 282 |
| C | - | 11 | 22 | 33 | 44 | 55 | 66 | 77 | 88 | 99 | 110 | 121 | 132 | 143 | 154 | 165 | 176 | 187 | 198 | 209 | 220 | 231 | 242 | 253 |
| D | 11 | 22 | 33 | 44 | 55 | 66 | 77 | 88 | 99 | 110 | 121 | 132 | 143 | 154 | 165 | 176 | 187 | 198 | 209 | 220 | 231 | 242 | 253 | 264 |
