製品紹介
ピッチ／27mm
| 製品カテゴリー |
|
|---|---|
| 型名 | UF1005NN-100A |
| 生産状況 | 生産中 |
| 定格電圧 | 600 V |
| 定格電流 | 100 A |
| 絶縁抵抗 | 500V 1000MΩ以上 |
| 耐電圧 | 500V 1000MΩ以上 |
| 適合電線 | 1/0AWG〜5AWG |
| 結線ビス締付トルク | - |
| 一般公差 | ±0.5- |
| 尺度 | 1/2 |
| 注文方法 | ［型名]-[極数]P. |
|

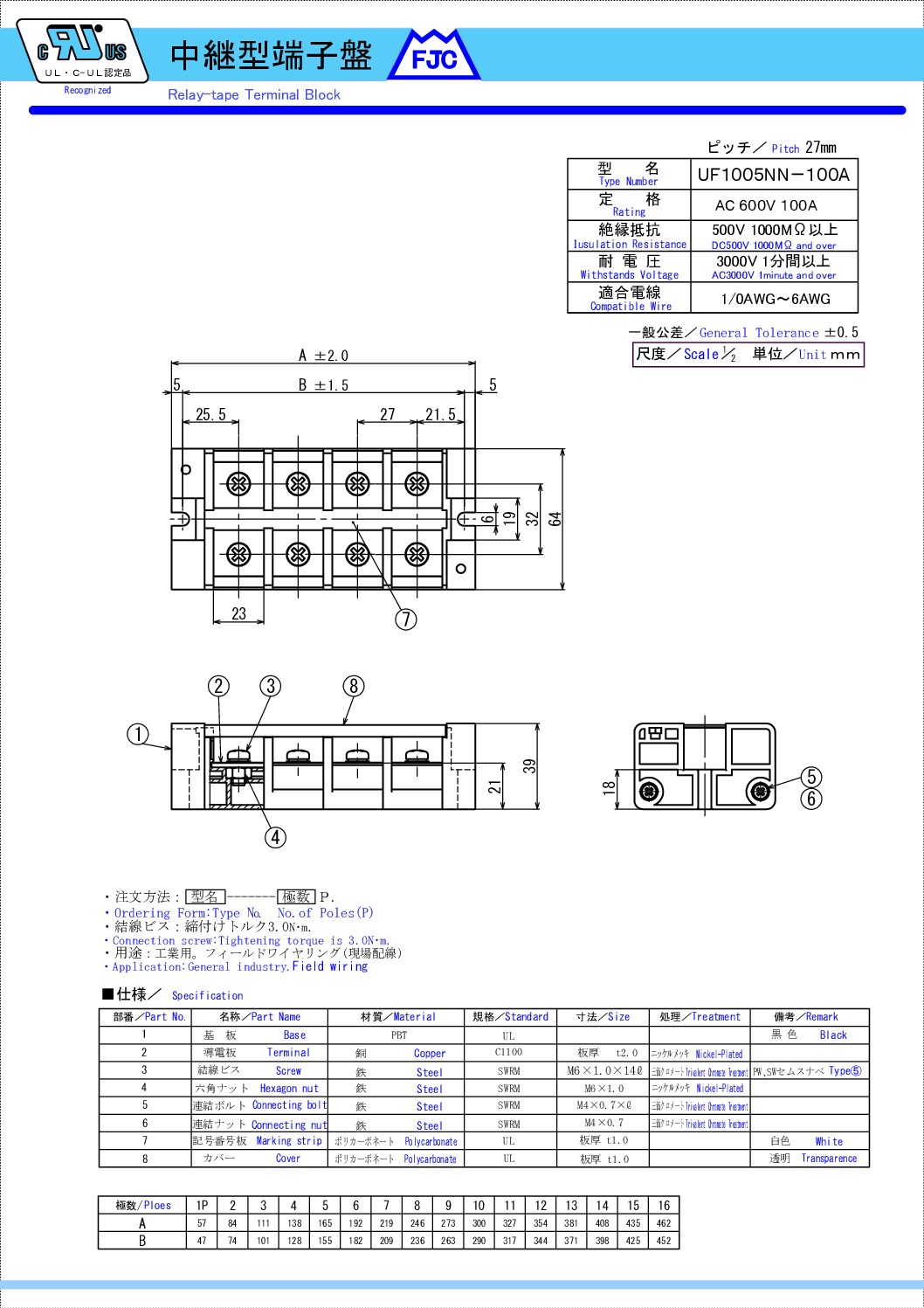

uf1005nn__100A_20170809 (173.1 KB) |
- お問い合わせ
- ネット販売ページ
仕様
| 部番 | 名称 | 材質 | 規格 | 寸法 | 処理 | 備考 |
|---|---|---|---|---|---|---|
| 1 | 基板 | PBT | UL | 黒色 | ||
| 2 | 導電板 | 銅 | C1100 | 板厚 | ニッケルメッキ | |
| 3 | 結線ビス | 鉄 | SWRM | M6x1.0x14L | 三価クロメート | PW、SWセムスナベ |
| 4 | 六角ナット | 鉄 | SWRM | M6x1.0 | ニッケルメッキ | |
| 5 | 連結ボルト | 鉄 | SWRM | M4x0.7xL | 三価クロメート | |
| 6 | 連結ナット | 鉄 | SWRM | M4x0.7 | 三価クロメート | |
| 7 | 記号番号板 | ポリカーボネート | UL | 板厚 | 白色 | |
| 8 | カバー | ポリカーボネート | UL | 板厚 | 透明 |
| 極数 | 1P | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| A | 57 | 84 | 111 | 138 | 165 | 192 | 219 | 246 | 273 | 300 |
| B | 47 | 74 | 101 | 128 | 155 | 182 | 209 | 236 | 263 | 290 |
| 極数 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|
| A | 327 | 354 | 381 | 408 | 435 | 462 |
| B | 317 | 344 | 371 | 398 | 425 | 452 |
